나사 축에 대해서 알아보는 시간을 가져보겠습니다. 😊
축이란 무엇인가?
축은 기계에서 회전 운동을 전달하는 중요한 부품입니다. 일반적으로 축은 원통형으로 되어 있으며, 회전하는 부품을 지지하고 회전력을 전달하는 역할을 합니다. 축의 종류는 다양하지만, 그 중에서도 나사 축은 특별한 기능을 가지고 있습니다.
축의 종류
축은 크게 고정 축과 회전 축으로 나눌 수 있습니다. 고정 축은 움직이지 않고, 회전 축은 회전하면서 힘을 전달합니다. 나사 축은 회전 운동을 직선 운동으로 변환하는 데 사용되며, 주로 볼 나사와 같은 형태로 존재합니다.
축의 기능
축의 주요 기능은 회전 운동을 전달하는 것입니다. 이를 통해 기계의 여러 부품이 원활하게 작동할 수 있도록 도와줍니다. 또한, 축은 힘을 지지하고, 기계의 안정성을 높이는 역할도 합니다.
나사 축의 정의
나사 축은 나선형 홈이 가공된 축으로, 회전 운동을 직선 운동으로 변환하는 데 사용됩니다. 나사 축은 일반적으로 볼 나사와 같은 형태로 제작되며, 이로 인해 높은 정밀도와 효율성을 자랑합니다.
나사 축의 기능
나사 축은 회전 운동을 직선 운동으로 변환하는 기능을 가지고 있습니다. 이 기능 덕분에 나사 축은 다양한 기계 시스템에서 사용되며, 특히 자동화 기계나 로봇 시스템에서 중요한 역할을 합니다. 나사 축은 또한 높은 하중을 지지할 수 있는 능력을 가지고 있어, 다양한 산업 분야에서 널리 사용됩니다.
나사 축의 가공법
나사 축은 정밀한 가공이 필요합니다. 일반적으로 CNC 가공기계를 사용하여 나선형 홈을 가공합니다. 이 과정에서 정확한 치수와 표면 처리가 중요하며, 이를 통해 나사 축의 성능을 극대화할 수 있습니다.

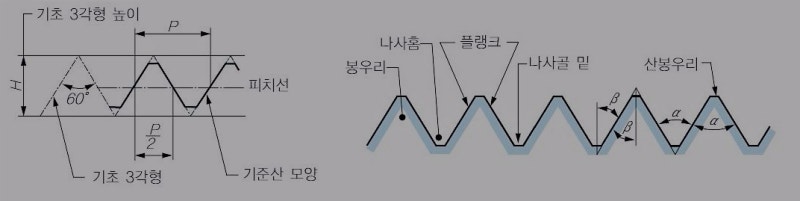

나사 축의 가공 과정을 보여주는 기술 다이어그램입니다.
나사 축 제도법
나사 축을 설계할 때는 제도법이 중요합니다. 일반적으로 CAD 소프트웨어를 사용하여 나사 축의 도면을 작성합니다. 이 도면에는 나사 축의 치수, 각도, 그리고 나선형 홈의 형태가 포함되어야 합니다.
나사 축은 기계 공학에서 매우 중요한 요소입니다. 나사 축의 구조와 기능을 이해하면, 기계 시스템의 작동 원리를 더 잘 이해할 수 있습니다. 나사 축에 대한 이해는 기계 설계 및 제작에 큰 도움이 됩니다.

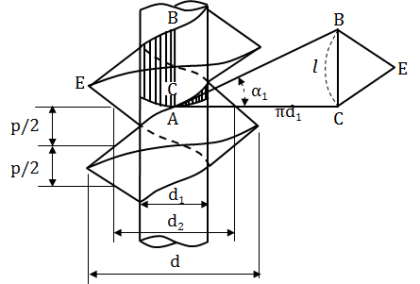

나사 축의 다양한 형태와 구조를 보여주는 다이어그램입니다.
마지막으로
나사 축은 기계의 선형 운동을 매끄럽게 만들어주는 중요한 부품입니다. 나사 축의 구조와 기능을 잘 이해하고 활용하면, 기계의 성능을 더욱 향상시킬 수 있습니다.
이렇게 나사 축에 대해 알아보았습니다. 나사 축은 기계의 핵심 부품으로, 다양한 산업에서 필수적으로 사용되고 있습니다. 앞으로도 나사 축에 대한 관심을 가지고 더 많은 정보를 찾아보시길 바랍니다! 😊
#나사축 #기계부품 #기계공학 #볼나사 #축의기능 #가공법 #제도법
