베어링 설계에 대한 기술적인 내용을 소개합니다. 베어링은 기계에서 회전하는 축을 지지하고 마찰을 줄여주는 중요한 부품입니다. 이 글에서는 베어링의 정의부터 시작하여, 설계학적 개념과 역사, 설계 시 고려해야 할 요소들, 다양한 종류와 재질, 도면 작도법, 최근 기술 동향, 그리고 미래 전망까지 폭넓게 다루어 보겠습니다.

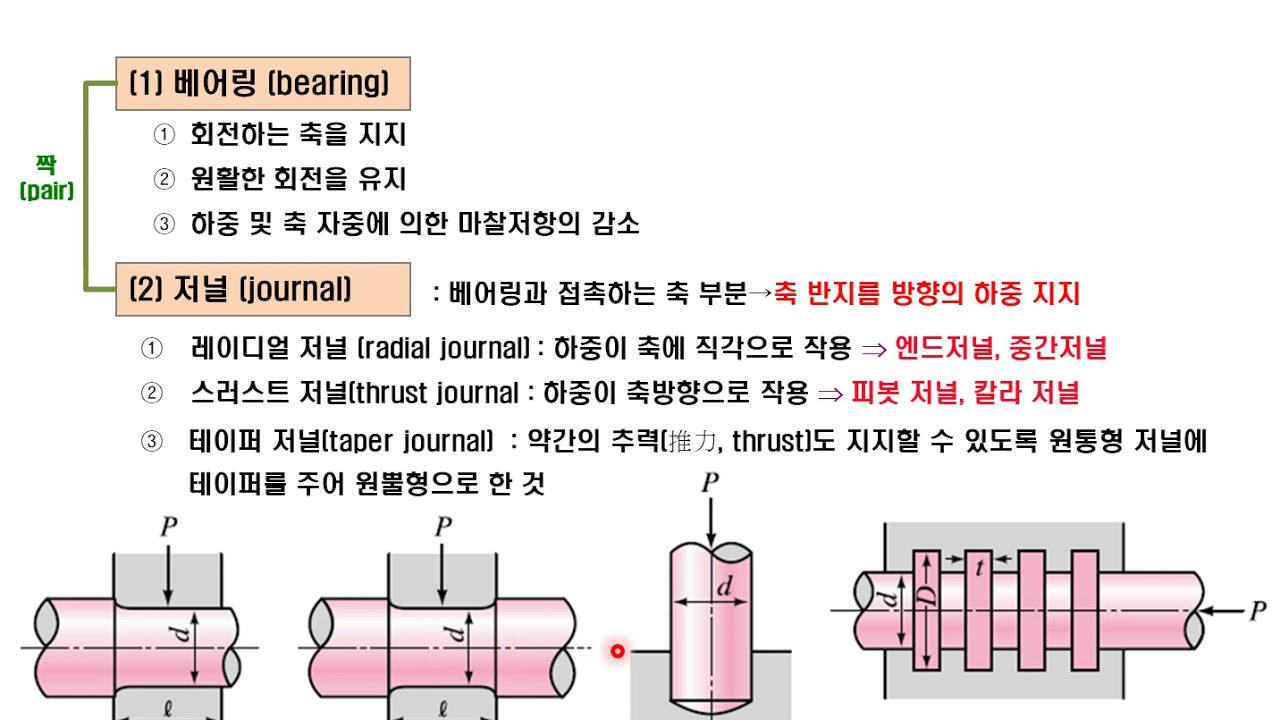

1. 베어링의 정의
베어링은 회전하는 축을 지지하고, 마찰을 최소화하여 원활한 회전을 가능하게 하는 기계 요소입니다. 일반적으로 베어링은 두 개의 고정된 부분과 그 사이에 위치한 회전 요소로 구성되어 있습니다. 이 회전 요소는 볼(ball)이나 롤러(roller) 형태로 존재하며, 이들 덕분에 회전 시 발생하는 마찰을 줄일 수 있습니다.
2. 베어링의 설계학적 개념과 역사
베어링의 역사는 고대부터 시작되었습니다. 초기에는 나무나 돌로 만들어진 간단한 형태의 베어링이 사용되었으나, 산업 혁명 이후 금속으로 제작된 베어링이 등장하면서 그 성능이 크게 향상되었습니다. 현대의 베어링 설계는 정밀한 기계 가공 기술과 재료 과학의 발전 덕분에 더욱 정교해졌습니다.
3. 베어링 설계 시 고려해야 할 사전 지식
베어링 설계를 위해서는 여러 가지 요소를 고려해야 합니다. 첫째, 하중 조건을 파악해야 하며, 둘째, 회전 속도와 온도 변화에 따른 성능 변화를 이해해야 합니다. 셋째, 베어링의 수명과 유지보수 주기를 고려하여 적절한 재질과 구조를 선택해야 합니다.

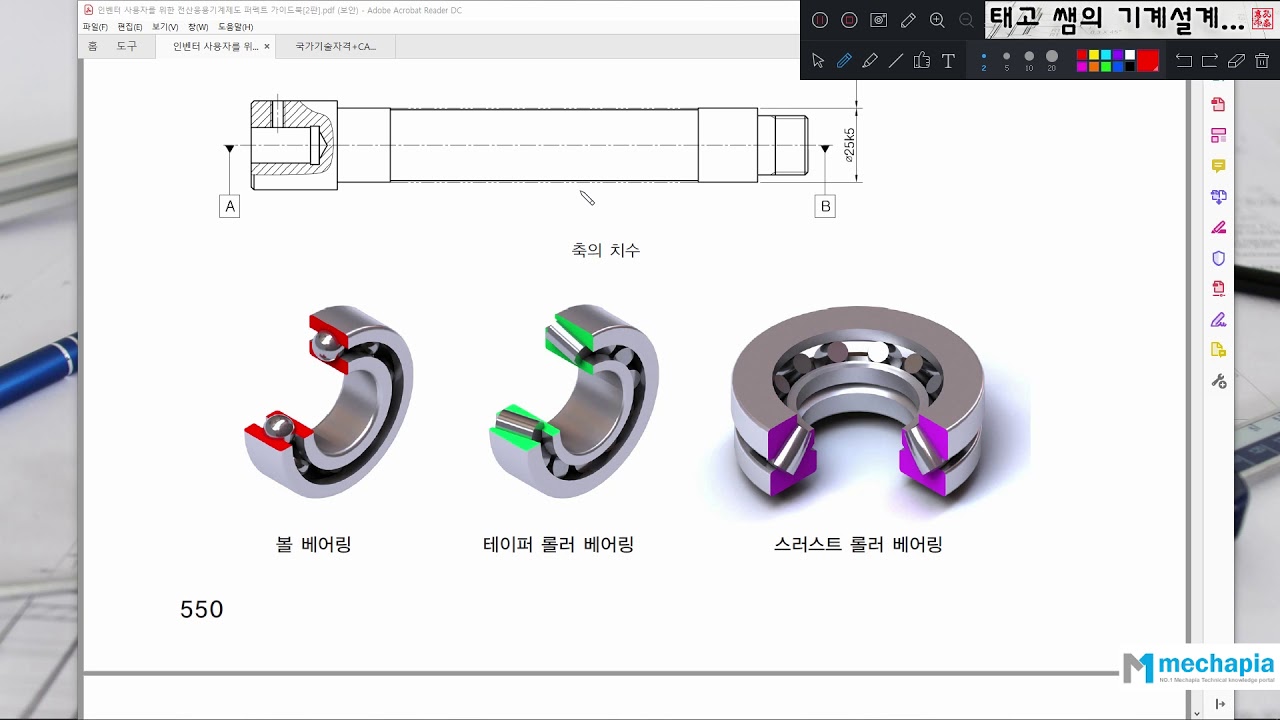

4. 베어링의 종류
베어링은 크게 두 가지로 나눌 수 있습니다: 구름 베어링과 미끄럼 베어링입니다. 구름 베어링은 볼이나 롤러를 사용하여 마찰을 줄이는 방식이며, 미끄럼 베어링은 축과 베어링이 직접 접촉하여 회전하는 방식입니다. 구름 베어링은 다시 볼 베어링, 원추 롤러 베어링, 축 롤러 베어링 등으로 세분화됩니다.
5. 베어링의 재질
베어링의 재질은 성능에 큰 영향을 미칩니다. 일반적으로 사용되는 재질로는 강철, 스테인리스 스틸, 플라스틱 등이 있습니다. 강철 베어링은 높은 하중을 견딜 수 있지만, 부식에 취약합니다. 반면, 스테인리스 스틸 베어링은 부식에 강하지만 가격이 비쌉니다. 플라스틱 베어링은 경량화와 저소음 특성을 가지고 있지만, 하중에 대한 내구성이 떨어질 수 있습니다.
6. 베어링 도면 작도법
베어링 도면을 작도할 때는 각 부품의 치수와 형상을 정확히 나타내는 것이 중요합니다. 일반적으로 베어링의 외경, 내경, 폭, 그리고 각 부품의 위치를 명확히 표시해야 합니다. 도면 작도 시에는 표준 규격을 준수하여야 하며, 필요한 경우 3D 모델링 소프트웨어를 활용하여 보다 정밀한 설계를 할 수 있습니다.
7. 베어링의 최근 기술
최근 베어링 기술은 나노 기술과 인공지능(AI)의 발전에 힘입어 더욱 진화하고 있습니다. 나노 코팅 기술을 통해 마찰을 줄이고 내구성을 높이는 연구가 진행되고 있으며, AI를 활용한 예측 유지보수 시스템이 도입되어 베어링의 수명을 연장하는 데 기여하고 있습니다.
8. 베어링의 미래
베어링의 미래는 더욱 밝습니다. 전기차와 같은 새로운 산업의 발전에 따라 베어링의 수요는 증가할 것으로 예상됩니다. 또한, 지속 가능한 개발을 위한 친환경 재료의 사용이 확대될 것이며, 스마트 베어링 기술이 발전하여 실시간 모니터링과 데이터 분석이 가능해질 것입니다.
이처럼 베어링은 기계 설계에서 매우 중요한 요소로, 그 설계와 기술은 지속적으로 발전하고 있습니다. 앞으로의 베어링 기술이 어떻게 변화할지 기대가 됩니다.
