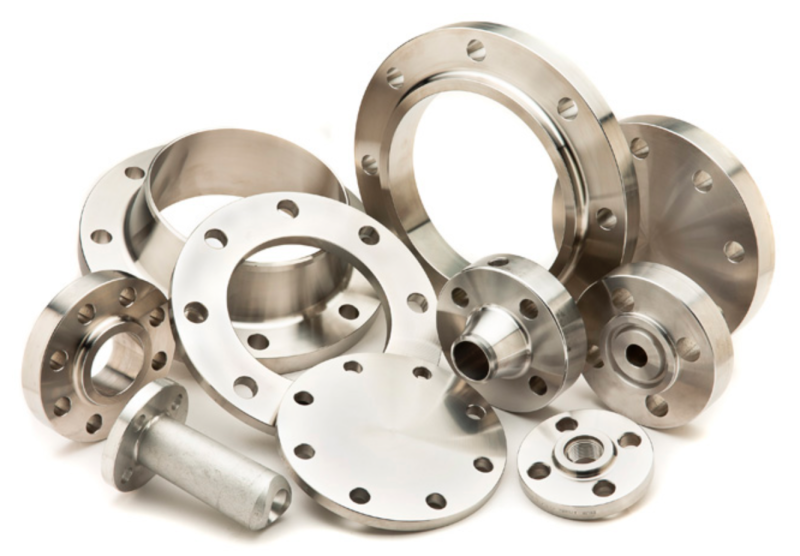

기계 부품 플랜지에 대해서 알아 본다. 플랜지는 배관 시스템에서 매우 중요한 역할을 하는 부품으로, 두 개의 파이프를 연결하거나, 파이프의 끝을 막는 데 사용된다. 플랜지는 다양한 형태와 크기로 제공되며, 각각의 용도에 맞게 설계된다. 이번 포스팅에서는 플랜지의 개념, 특성, 설계 시 고려사항, 재료의 특성, 그리고 도면 작성법에 대해 자세히 알아보겠다.

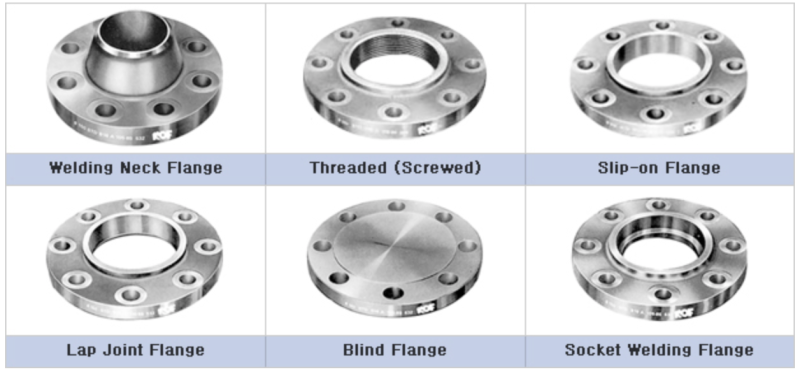

플랜지는 일반적으로 두 개의 부품을 연결하기 위해 사용되는 평면으로, 주로 금속으로 만들어진다. 플랜지는 볼트로 고정되어 두 개의 파이프를 연결하거나, 파이프의 끝을 막는 역할을 한다. 플랜지의 중앙에는 구멍이 뚫려 있어, 파이프와 연결할 수 있도록 되어 있다. 플랜지는 다양한 종류가 있으며, 각 종류는 특정한 용도와 특성을 가지고 있다. 예를 들어, 슬립온 플랜지(Slip-on Flange)는 파이프의 외부에 슬립하여 연결하는 방식으로, 설치가 간편하고 비용이 저렴하다.
FLANGE(플랜지)의 특성
플랜지의 특성은 주로 그 형태와 재질에 따라 달라진다. 일반적으로 플랜지는 다음과 같은 특성을 가진다:
- 강도 : 플랜지는 높은 압력과 온도에서도 견딜 수 있도록 설계되어야 한다. 따라서, 강한 재질로 만들어져야 하며, 일반적으로 스테인리스 스틸이나 탄소강이 사용된다.
- 내식성 : 플랜지는 다양한 화학물질과 접촉할 수 있기 때문에, 내식성이 뛰어난 재질로 제작되어야 한다.
- 정밀도 : 플랜지의 치수는 매우 중요하다. 잘못된 치수는 연결 부위의 누수를 초래할 수 있다.
- 다양성 : 플랜지는 다양한 형태와 크기로 제공되며, 각기 다른 용도에 맞게 선택할 수 있다.
FLANGE(플랜지) 설계시 고려사항
플랜지를 설계할 때는 여러 가지 요소를 고려해야 한다. 다음은 주요 고려사항이다:
- 압력 등급 : 플랜지가 견딜 수 있는 최대 압력을 고려해야 한다. 일반적으로 ANSI, ASME 등의 규격에 따라 압력 등급이 정해진다.
- 온도 : 플랜지가 사용될 환경의 온도를 고려해야 한다. 고온 환경에서는 내열성이 뛰어난 재질이 필요하다.
- 재질 : 플랜지의 재질은 사용 환경에 따라 달라져야 한다. 부식이 심한 환경에서는 내식성이 뛰어난 재질을 선택해야 한다.
- 형태 : 플랜지의 형태는 연결할 파이프의 형태와 일치해야 하며, 설치 공간도 고려해야 한다.
FLANGE(플랜지) 재료의 특성
플랜지의 재료는 그 성능에 큰 영향을 미친다. 일반적으로 사용되는 재료는 다음과 같다:
- 스테인리스 스틸 : 내식성이 뛰어나고, 고온에서도 강도를 유지할 수 있어 많은 산업에서 사용된다.
- 탄소강 : 가격이 저렴하고, 강도가 높아 일반적인 배관 시스템에서 많이 사용된다.
- 합금강 : 특정한 환경에서의 내식성을 높이기 위해 합금이 추가된 강재로, 고온 및 고압 환경에서 사용된다.
- 플라스틱 : 부식이 우려되는 환경에서는 플라스틱 플랜지가 사용되기도 한다.
FLANGE(플랜지) 도면 작성법
플랜지의 도면을 작성할 때는 다음과 같은 요소를 포함해야 한다:
- 치수 : 플랜지의 외경, 내경, 두께 등을 정확하게 기재해야 한다.
- 구멍 배치 : 볼트 구멍의 위치와 크기를 명확히 표시해야 한다.
- 재질 : 사용할 재질을 명시해야 하며, 필요 시 재질의 특성도 기재해야 한다.
- 압력 등급 : 플랜지가 견딜 수 있는 압력 등급을 명시해야 한다.
플랜지는 배관 시스템에서 필수적인 부품으로, 그 설계와 재료 선택이 매우 중요하다. 올바른 플랜지를 선택하고 설계하는 것은 시스템의 안전성과 효율성을 높이는 데 큰 도움이 된다.
