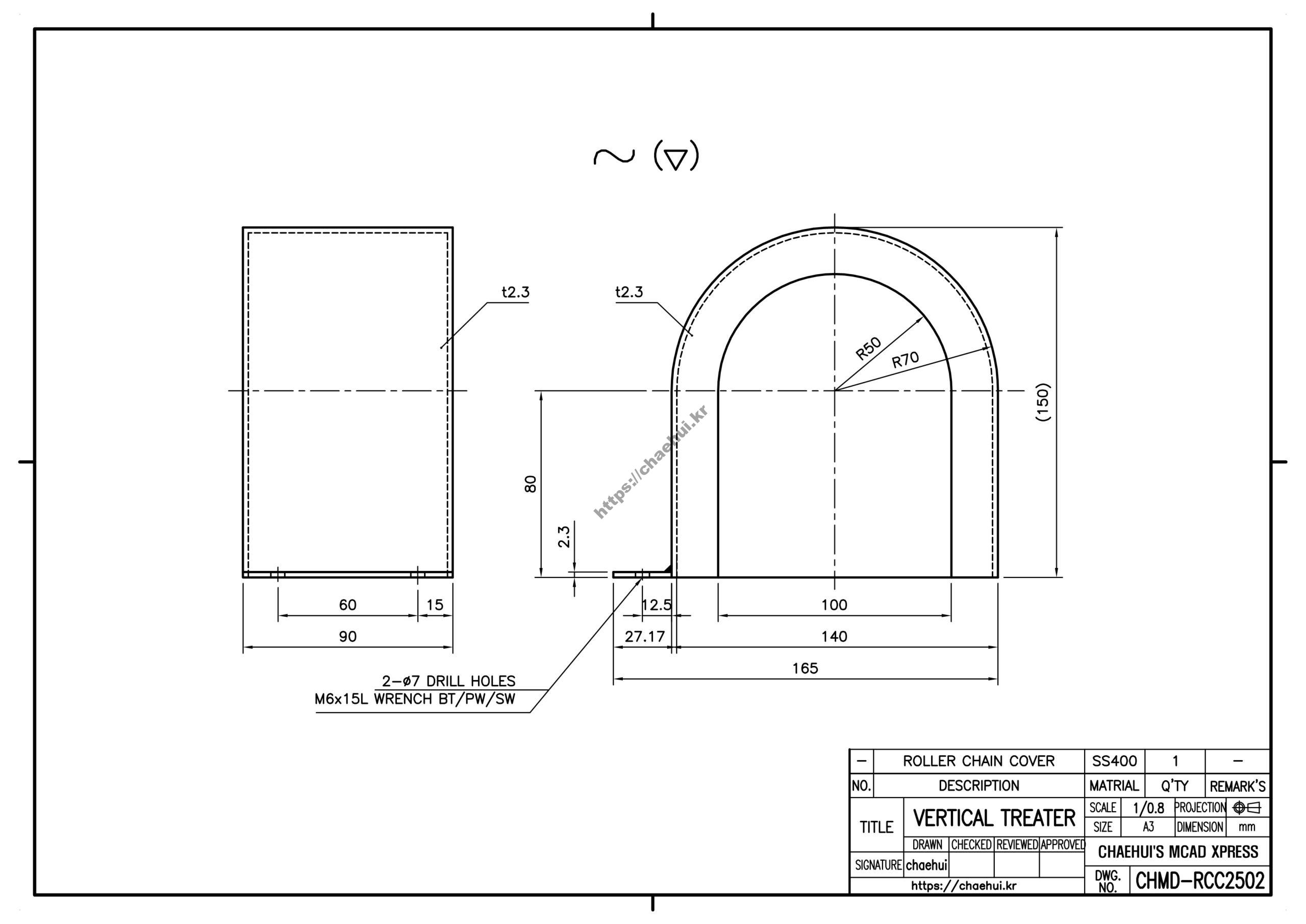

도면작도 실습도면 – ROLLER CHAIN COVER(롤러 체인 커버)

2025년 05월 12일 / 실습도면, 잡담 / CAD, CAD도면, CAD실습도면, 도면작도, 실습도면, 캐드, 캐드실습도면

🔮 굴러가는 힘의 전달자: ROLLER CHAIN 롤러체인의 모든 것 ⚙️ 우리가 흔히 볼 수 있는 자전거, 오토바이부터 산업 현장의 컨베이어 시스템까지, 다양한 기계 장치에서 동력을 전달하는 핵심 부품이 바로 롤러체인입니다. 겉보기에는 단순해 보이지만, 롤러체인은 정밀한 설계와 튼튼한 구조를 바탕으로 효율적인 동력 전달을 가능하게 합니다. 이 작지만 강력한 부품에 숨겨진 과학과 역사, 그리고 다양한 활용 사례를 […]

CAD 도면, CAD 실습도면, 캐드도면, 캐드실습도면, 체인커버, 롤러체인 커버, ROLLER CHAIN COVER

🔮 굴러가는 힘의 전달자: ROLLER CHAIN 롤러체인의 모든 것 ⚙️

우리가 흔히 볼 수 있는 자전거, 오토바이부터 산업 현장의 컨베이어 시스템까지, 다양한 기계 장치에서 동력을 전달하는 핵심 부품이 바로 롤러체인입니다. 겉보기에는 단순해 보이지만, 롤러체인은 정밀한 설계와 튼튼한 구조를 바탕으로 효율적인 동력 전달을 가능하게 합니다. 이 작지만 강력한 부품에 숨겨진 과학과 역사, 그리고 다양한 활용 사례를 함께 살펴보시죠!

롤러체인의 정의: 맞물려 움직이는 힘의 연결고리
롤러체인의 5가지 핵심 기능 및 역할
끊임없는 진화, 롤러체인의 역사적 발전 과정
정밀하게 설계된 롤러체인의 주요 구성 및 구조 분석
마찰을 줄이고 효율을 높이는 롤러체인의 작동 원리
다양한 환경과 목적에 따른 롤러체인의 종류와 특징 비교
강력함과 내구성을 위한 롤러체인의 재료와 제작 기술
효율적인 동력 전달과 다양한 활용, 롤러체인의 장점과 사례
오래도록 안전하게 사용하기 위한 롤러체인의 관리, 운영 및 유지 보수 방법
롤러체인에 대한 궁금증 해결: FAQ

1. 롤러체인의 정의: 맞물려 움직이는 힘의 연결고리

롤러체인은 여러 개의 링크가 핀으로 연결되어 유연하게 움직일 수 있도록 제작된 기계 부품입니다. 각 링크에는 회전 가능한 롤러가 장착되어 있어, 스프로킷이라는 톱니바퀴와 맞물려 회전하면서 동력을 전달하는 역할을 합니다. 롤러체인은 비교적 간단한 구조를 가지고 있지만, 높은 효율로 동력을 전달할 수 있으며, 다양한 산업 분야에서 널리 사용되는 중요한 기계 요소입니다.

2. 롤러체인의 5가지 핵심 기능 및 역할

롤러체인은 다양한 기계 시스템에서 다음과 같은 중요한 기능과 역할을 수행합니다.

동력 전달 ⚙️: 엔진이나 모터의 회전 운동 에너지를 다른 부품으로 효율적으로 전달합니다.
속도 및 토크 변환 🔄: 스프로킷의 크기 비율을 조절하여 회전 속도나 토크를 증감시킬 수 있습니다.
정확한 타이밍 유지 ⏱️: 일정한 간격으로 연결된 링크 덕분에 정확한 타이밍으로 움직임을 동기화할 수 있습니다.
긴 수명과 내구성 💪: 적절한 관리만 이루어진다면 오랫동안 안정적인 성능을 유지할 수 있습니다.
다양한 환경 적응성 🌡️: 다양한 재질과 형태로 제작되어 극한의 온도나 부식 환경에서도 사용 가능합니다.

3. 끊임없는 진화, 롤러체인의 역사적 발전 과정

롤러체인의 역사는 꽤 오래되었습니다.

레오나르도 다빈치의 스케치 🎨: 16세기 초, 레오나르도 다빈치가 롤러 베어링이 적용된 체인을 스케치한 기록이 있습니다. 이는 롤러체인의 개념이 이미 오래전부터 존재했음을 보여줍니다.
최초의 롤러체인 특허 📜: 1800년, 제임스 파셀(James Fussell)이 균형 잠금장치의 일부로 롤러체인에 대한 특허를 취득했지만, 상업적으로 성공하지는 못했습니다.
부시 롤러체인의 발명 💡: 1880년, 한스 르놀트(Hans Renold)가 현재 우리가 사용하는 형태와 유사한 부시 롤러체인을 발명하면서 산업 전반에 큰 영향을 미쳤습니다. 이 발명은 자전거 산업 발전에도 크게 기여했습니다.
O-링 롤러체인의 등장 💍: 1971년, 조셉 몬타노(Joseph Montano)가 롤러체인 링크의 윤활 성능을 향상시키기 위해 O-링을 적용하는 기술을 개발하면서 체인의 수명을 획기적으로 늘리는 데 기여했습니다.

4. 정밀하게 설계된 롤러체인의 주요 구성 및 구조 분석

롤러체인은 여러 개의 부품이 정밀하게 조립되어 작동합니다. 주요 구성 요소는 다음과 같습니다.

내측 링크 플레이트 (Inner Link Plate) 🔗: 양쪽에 부시가 압입된 한 쌍의 판으로 구성됩니다.
부시 (Bushing) 筒: 내측 링크 플레이트 사이에서 핀이 회전하는 원통형 부품입니다.
롤러 (Roller) 굴러가는 부품: 부시 외부에서 회전하며 스프로킷의 톱니와 접촉하여 움직임을 전달합니다. 마찰을 줄여 효율을 높이는 역할을 합니다.
외측 링크 플레이트 (Outer Link Plate) ⛓️: 양쪽에 핀이 압입된 한 쌍의 판으로 구성됩니다.
핀 (Pin) 📍: 내측 링크 플레이트의 부시와 외측 링크 플레이트를 연결하여 체인이 유연하게 굽혀질 수 있도록 합니다.

출처: Wikimedia Commons

5. 마찰을 줄이고 효율을 높이는 롤러체인의 작동 원리

롤러체인의 작동 원리는 비교적 간단하지만 효율적입니다.

스프로킷과의 맞물림: 롤러체인이 스프로킷에 걸리면, 롤러가 스프로킷의 톱니 사이로 들어가 맞물리게 됩니다.
회전력 전달: 스프로킷이 회전하면, 롤러를 밀어 체인을 따라 움직이게 하고, 이 움직임이 다른 스프로킷으로 전달되어 회전력을 발생시킵니다.
마찰 감소: 롤러가 회전하면서 스프로킷 톱니와 접촉하기 때문에, 미끄럼 마찰 대신 구름 마찰이 발생하여 에너지 손실을 줄이고 효율적인 동력 전달이 가능합니다.

6. 다양한 환경과 목적에 따른 롤러체인의 종류와 특징 비교

롤러체인은 사용 환경과 목적에 따라 다양한 종류로 분류될 수 있습니다.

종류	특징	주요 활용 분야
표준 롤러체인	일반적인 환경에서 동력 전달에 널리 사용되는 기본적인 형태	자전거, 오토바이, 농업 기계, 산업 기계 등
헤비 듀티 롤러체인	표준형보다 링크 플레이트가 두껍고 핀의 직경이 커서 높은 인장 강도와 내구성을 가집니다.	건설 기계, 광업 기계 등 고부하 환경
더블 피치 롤러체인	표준형보다 링크 피치가 두 배로 길어 경량이며, 긴 축간 거리에 적합합니다.	컨베이어 시스템, 포장 기계 등
중공 핀 롤러체인	핀에 구멍이 뚫려 있어 어태치먼트 부착이 용이하며, 다양한 기능을 추가할 수 있습니다.	컨베이어 시스템, 자동화 설비 등
리프 체인	링크 플레이트만으로 구성되어 유연성이 뛰어나며, 주로 인장력을 받는 용도에 사용됩니다.	지게차, 크레인 등 하중을 들어 올리는 장비
스테인리스 롤러체인	스테인리스강으로 제작되어 부식에 강하며, 식품 산업이나 화학 산업 등 특수 환경에서 사용됩니다.	식품 가공 설비, 화학 플랜트 등
무급유 롤러체인	자체 윤활 기능이 있는 부품을 사용하여 별도의 윤활 작업 없이 사용할 수 있어 유지 보수가 편리합니다.	식품 기계, 섬유 기계 등 윤활이 어려운 환경
저소음 롤러체인	특수 설계된 롤러를 사용하여 작동 시 발생하는 소음을 줄여줍니다.	사무 자동화 기기, 정밀 기계 등 소음이 문제가 되는 환경

7. 강력함과 내구성을 위한 롤러체인의 재료와 제작 기술

롤러체인의 성능과 수명은 사용되는 재료와 제작 기술에 크게 좌우됩니다.

주요 재료: 롤러체인의 각 부품은 주로 탄소강, 합금강, 스테인리스강 등 다양한 종류의 강철로 제작됩니다. 사용 환경과 요구되는 성능에 따라 최적의 재료가 선택됩니다. 예를 들어, 높은 강도가 요구되는 부품에는 합금강이 사용되고, 부식 방지 기능이 중요한 환경에서는 스테인리스강이 사용됩니다.
제작 기술: 롤러체인 제조 과정은 정밀한 공정을 거칩니다. 금속 소재를 프레스 가공, 정밀 절삭, 열처리 등의 과정을 통해 각 부품의 형태로 만들고, 이를 조립하여 최종 제품을 완성합니다. 특히, 열처리 과정은 체인의 강도와 내마모성을 향상시키는 중요한 단계입니다. 최근에는 표면 경화 처리, 쇼트 피닝 등 다양한 표면 처리 기술을 적용하여 체인의 수명을 더욱 늘리고 있습니다.

8. 효율적인 동력 전달과 다양한 활용, 롤러체인의 장점과 사례

롤러체인은 다양한 장점 덕분에 폭넓은 분야에서 활용되고 있습니다.

장점:

높은 효율: 미끄럼 없이 동력을 전달하여 에너지 손실이 적습니다.
강력한 힘 전달: 큰 힘과 부하를 안정적으로 전달할 수 있습니다.
정확한 동기화: 일정한 속도 비율을 유지하며 움직임을 동기화할 수 있습니다.
긴 수명: 적절한 유지 보수를 통해 오랫동안 사용할 수 있습니다.
다양한 환경 적응성: 다양한 재질과 형태로 제작되어 여러 환경에 적용 가능합니다.
비교적 간단한 구조: 유지 보수가 용이하고 비용 효율적입니다.

활용 사례:

운송 장비: 자전거, 오토바이, 자동차 엔진의 타이밍 체인 등
산업 기계: 컨베이어 시스템, 포장 기계, 공작 기계, 농업 기계 등
건설 장비: 굴삭기, 크레인 등 중장비의 동력 전달 장치
일상 생활: 엘리베이터, 에스컬레이터 등

9. 오래도록 안전하게 사용하기 위한 롤러체인의 관리, 운영 및 유지 보수 방법

롤러체인을 오랫동안 안전하고 효율적으로 사용하기 위해서는 꾸준한 관리와 유지 보수가 필수적입니다.

정기적인 윤활 🧴: 체인 링크 사이의 마찰을 줄이고 부식을 방지하기 위해 적절한 윤활유를 정기적으로 도포해야 합니다. 윤활 방식은 수동 급유, 적하 급유, 오일 배스 방식 등 다양하며, 사용 환경과 체인 종류에 따라 적합한 방식을 선택해야 합니다.
이물질 제거 및 청소 🧹: 체인에 먼지, 모래, 금속 가루 등의 이물질이 쌓이면 마모를 촉진하고 작동 불량을 일으킬 수 있으므로 정기적으로 청소해야 합니다. 심한 오염 시에는 등유나 비가연성 용제를 사용하여 세척 후 재윤활합니다.
장력 점검 및 조정 🔩: 체인의 장력이 너무 느슨하거나 팽팽하면 체인과 스프로킷의 수명을 단축시키고 소음을 유발할 수 있으므로, 정기적으로 장력을 점검하고 조정해야 합니다.
마모 및 손상 점검 🔍: 체인 링크, 롤러, 핀 등의 마모 상태나 균열, 변형 등의 손상 여부를 정기적으로 점검하고, 이상이 발견되면 즉시 교체해야 합니다. 특히, 체인의 늘어짐은 마모의 정도를 나타내는 중요한 지표입니다.
스프로킷 정렬 확인 ⚙️: 체인과 맞물리는 스프로킷의 축 정렬이 불량하면 체인의 측면 마모를 유발하고 수명을 단축시키므로, 정기적으로 정렬 상태를 확인하고 조정해야 합니다.

10. 롤러체인에 대한 궁금증 해결: FAQ

Q1: 롤러체인이 늘어나는 이유는 무엇인가요? A1: 롤러체인은 작동 과정에서 핀과 부시 사이, 부시와 롤러 사이의 마찰로 인해 서서히 마모됩니다. 이러한 마모가 누적되면 체인의 전체 길이가 늘어나게 됩니다.

Q2: 롤러체인 윤활 시 주의사항은 무엇인가요? A2: 점성이 너무 높거나 낮은 윤활유는 체인 내부까지 침투하기 어렵거나 너무 빨리 흘러내려 윤활 효과를 제대로 발휘하지 못할 수 있습니다. 따라서 체인 종류와 사용 환경에 맞는 적절한 점도의 윤활유를 사용해야 합니다. 또한, 윤활유 도포 전에 체인을 깨끗하게 청소하는 것이 중요합니다. 참고: 롤러 체인 윤활 가이드 – ZEXUS CHAIN Co., Ltd.

Q3: 롤러체인 수명을 늘리는 방법은 무엇인가요? A3: 정기적인 윤활, 청결 유지, 적절한 장력 유지, 과부하 방지 등이 롤러체인 수명을 늘리는 데 중요합니다. 또한, 고품질의 체인과 스프로킷을 사용하고, 정확한 설치 및 정렬을 유지하는 것도 중요합니다.

Q4: 롤러체인 교체 시기는 언제인가요? A4: 일반적으로 체인의 늘어짐이 초기 길이의 3%를 넘거나, 링크나 롤러에 심한 마모나 손상이 발견되면 교체를 고려해야 합니다. 또한, 체인이 스프로킷에서 이탈하거나 작동 소음이 심해지는 경우에도 점검 후 교체가 필요할 수 있습니다.

Q5: 롤러체인 규격은 어떻게 확인하나요? A5: 롤러체인에는 피치, 롤러 직경, 내측 폭 등 다양한 규격이 표시되어 있습니다. 체인에 각인된 번호나 제조사 카탈로그를 통해 정확한 규격을 확인할 수 있습니다. ANSI(미국), ISO(국제), JIS(일본) 등 다양한 표준 규격이 있으므로, 사용 목적에 맞는 규격을 확인하는 것이 중요합니다. 참고: Comprehensive Roller Chain Size Chart – PEER Chain & Sprockets.
